无人棋牌室布线方案指导

无人棋牌室电路规划指导

常用设备有网关，门锁，空开；实现效果：付费后小程序有开锁权限，开大门时公区部分通电，开房间门是室内通电。

如果有大门，小程序用Zigbee磁力锁开关搭配磁力锁、电插锁来控制大门。同时原配的密码、指纹也可使用——主要是给打扫卫生的阿姨使用。

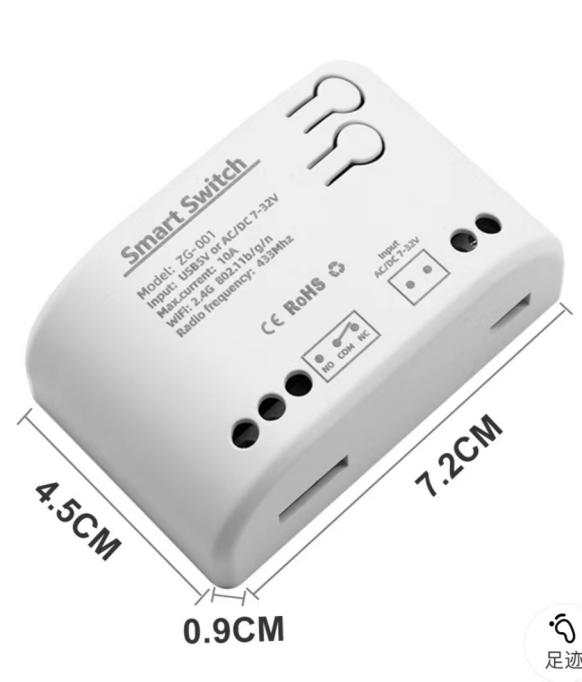

    Zigbee磁力锁开关输入直流电压7-32V电源供电，输出给磁力锁，有常开、常闭模式；

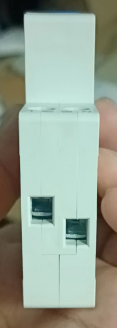

空开：40A额定电流；尺寸及接线口大小；

布线建议：

公区一路电长供电：给房间门牌，网关，路由器，房间内应急灯（清场灯）的智能开关用。

每个房间受控电路：单独一个空开，控制总体供电；

空开下面受控电路接：麻将机、空调、门牌上部分灯控、房间内开关插座；到时间后自动断电；

每个房间长供电设备：

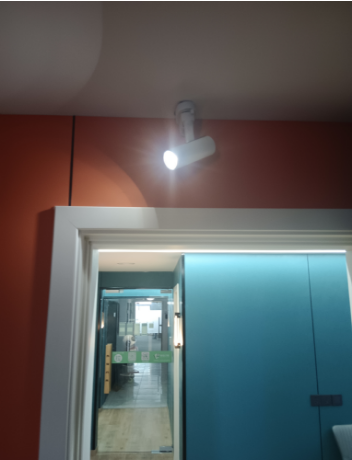

应急灯的开关：可隐藏起来，比如一个四路开关，控制4个房间应急灯；计时结束关闭总电源后，应急灯开启10分钟，供客人离开；

语音播报器：提前10分钟通知即将到时间；

网关，供设备联网

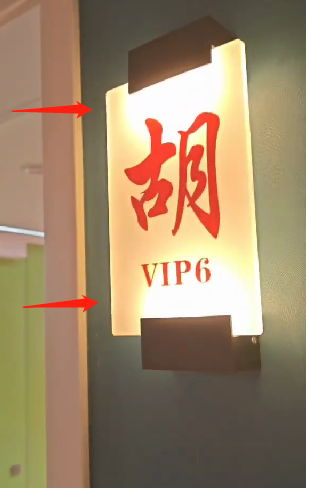

门牌的下部分灯，平时点亮门牌，一方面做氛围，一方面可做公区照明。

实现效果：

无人时，公区门牌灯只有下部分常亮，如果有人已经开玩，上部分也亮起；

无人时，公区空调、新风，都处于关闭状态；

有人时，公区灯光、空调、新风自动打开；如果中间有时间所有房间都没有玩家，自动关灯、关空调、新风。

如果有房间共用新风系统，软件端逻辑已实现：任一房间打开，新风自动工作，所有房间都结束，新风才关闭；

其他设备

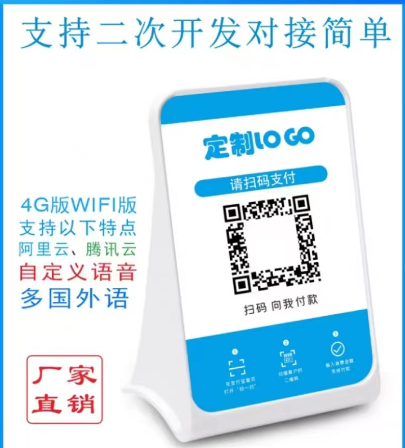

语音播报设备，有WiFi版和4G版；提前十分钟播报；

如果用WiFi款，请单独给设备一个WiFi，不要与给客人用的混用。

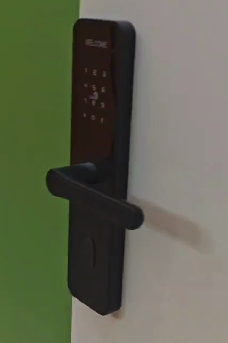

智能锁

智能开关

语音控制，WiFi连接，可控制空调；如果用WiFi款，请单独给设备一个WiFi，不要与给客人用的混用。

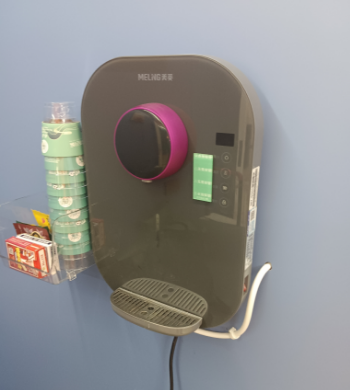

饮水机：总净水器安装在公区，每个房间一个出水机；

公区自动售卖机：

体验请扫描
